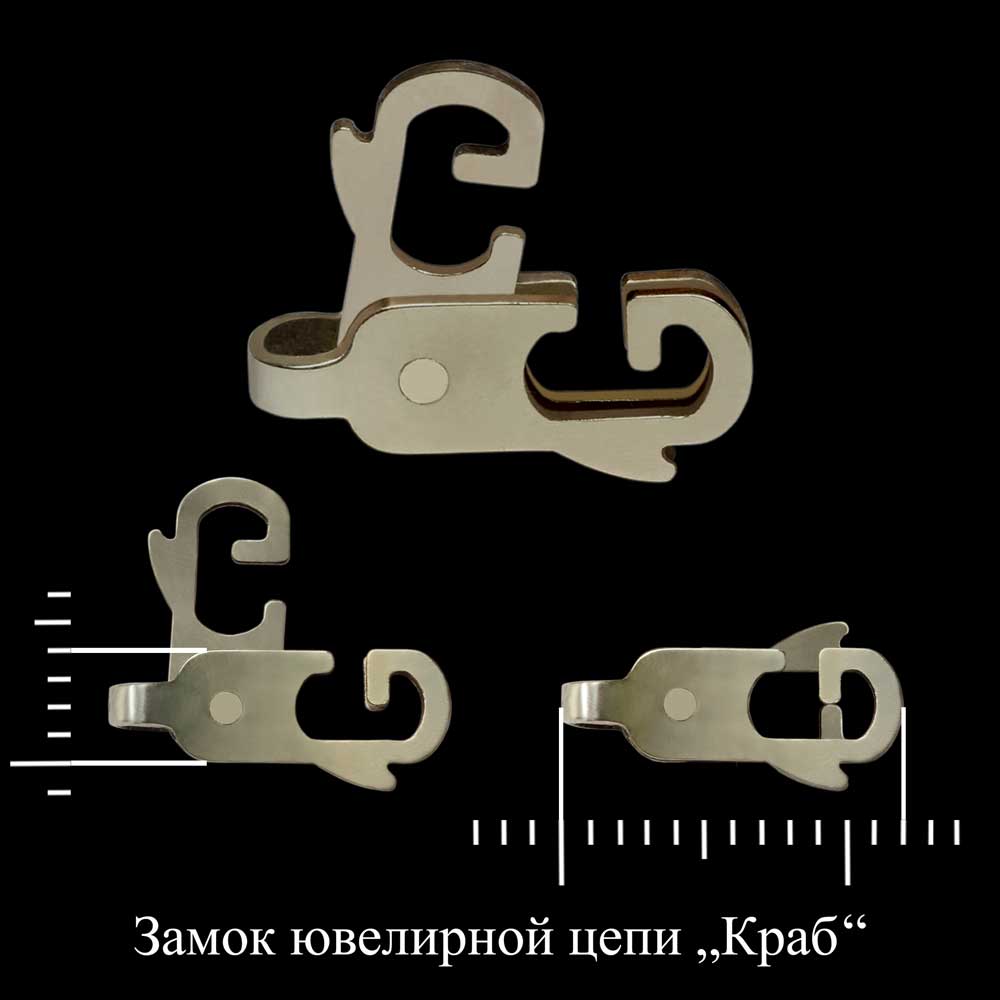

Замок ювелирной цепи "Краб"







Назначение

Данный штамп ювелирный вырубной (просечной), предназначен для изготовления ювелирной фурнитуры (замок для ювелирной цепи), мелкими и средними партиями деталей простого профиля без отверстий (возможно с отверстиями для штифтовки), из тонкого листового проката толщиной 0,3-0,6 мм.

Изготавливаемая деталь – ювелирный замок «КРАБ», ювелирный замок «РЫБКА», предназначен для застёгивания ювелирной цепочки или браслета.

Вырубаемая деталь – замок для ювелирной цепи, браслета.

Длина 12,0мм

Ширина 4,1 мм

Состоит из пуансона, направляющей (по форме пуансона) и матрицы. Также, возможно изготовление технологической оснастки (штампа) ювелирного замка «КРАБ», «РЫБКА» (другой формы, размера) по образцу, чертежу или эскизу.

Применение

Здесь важны три условия:

Качественный прокат.

Пресс винтовой ручной, пресс эксцентриковый или пресс реечный.

Штамп вырубной - просечной ювелирный.

Все три условия одинаково сильно влияют на производственный процесс.

Данный ювелирный штамп просечной - вырубной применяются в мелкосерийном и среднесерийном производстве, в частных ювелирных мастерских. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки.

Однако, не следует использовать совсем мягкие материалы заготовок (чистое золото, чистое серебро), поскольку для качественной вырубки желательна определённая жесткость, приводящая к ровному резу проката в месте разреза без образования облоя на детали.

В качестве идеальной термообработки рекомендуем нормализацию ленты в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия.

В мелкосерийном производстве чаще применяют ручной эксцентриковый пресс, винтовой пресс или пресс реечный, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д.

Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов!

Штамп обеспечивает точность формообразования заготовок и их свойства для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

Сравнительная характеристика

Конкуренцию вырубному (просечному) штампу ювелирный замок «КРАБ», «РЫБКА» в данном случае составляет метод литья по выплавляемым моделям.

Преимущества штамповки в этой области сводятся к следующему:

-возможно, использовать минимальное количество металла для изготовления ювелирного замка «КРАБ».

-поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной доработке

-скорость получения детали штамповкой на несколько порядков выше, чем при отливке

износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок

-экономия расходных материалов, которые используются при литье (воск, формовочная масса и т.д.), электроэнергии и времени.

Что делать, если такого ювелирного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить штамп на заказ по образцу, чертежу или эскизу заказчика.
