Штамп концевик для ювелирной цепи

Назначение

Штамп ювелирный вырубной (просечной), предназначен для изготовления мелкими и средними партиями деталей простого профиля без отверстий, из тонкого листового проката толщиной от 0,2 – 0,6 мм. Изготавливаемая деталь - концевик для ювелирной цепи (оконцеватель для цепи, ушко цепи, наконечник цепи) для соединения звеньев цепей, браслетов с замком.



Вырубаемая деталь – концевик для ювелирной цепи (оконцеватель для цепи, ушко цепи, наконечник цепи):

Размеры вырубок                                      Размеры вырубок                                     Размеры вырубок

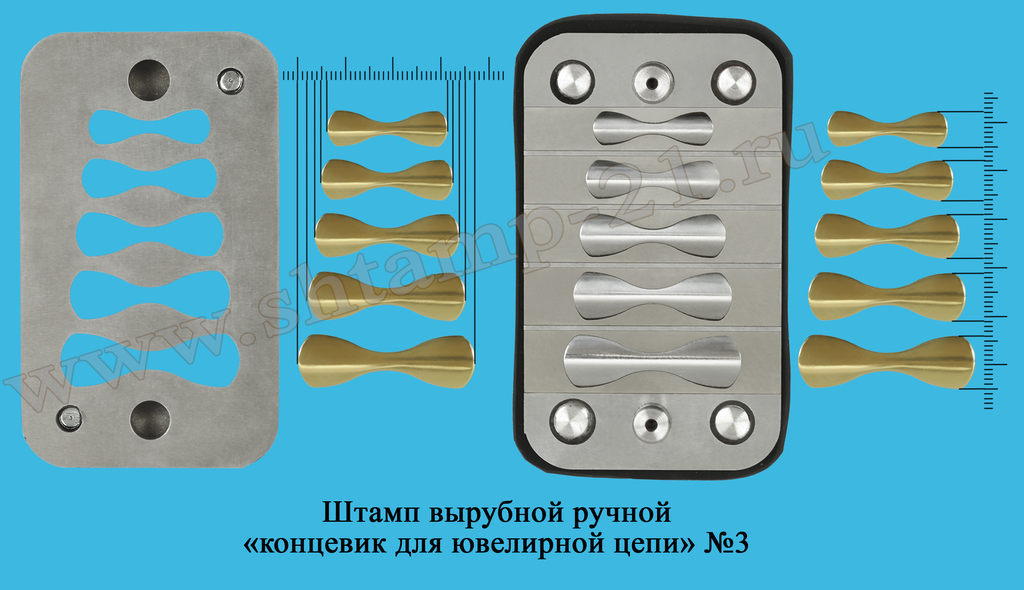

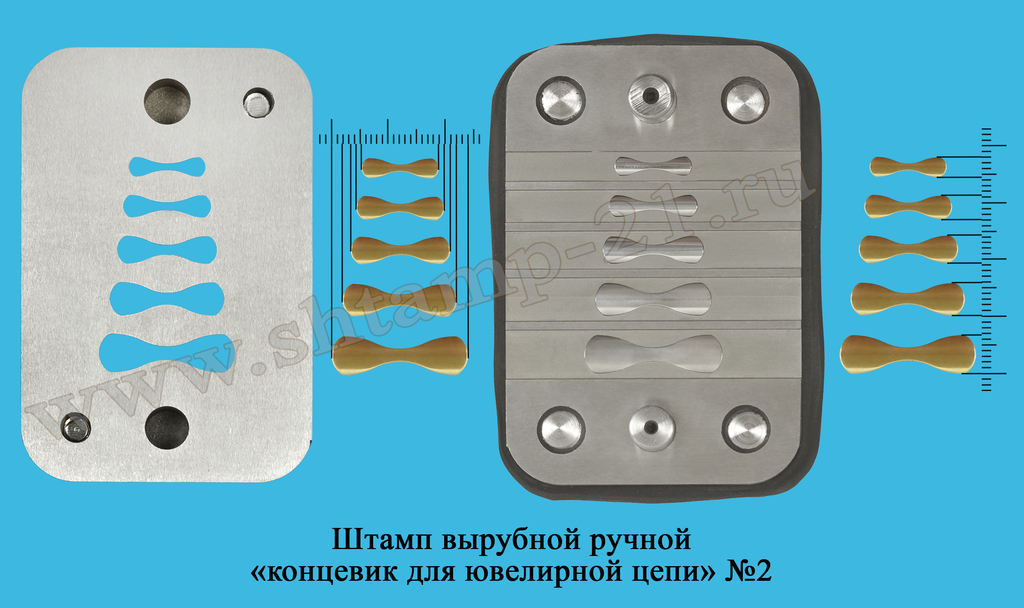

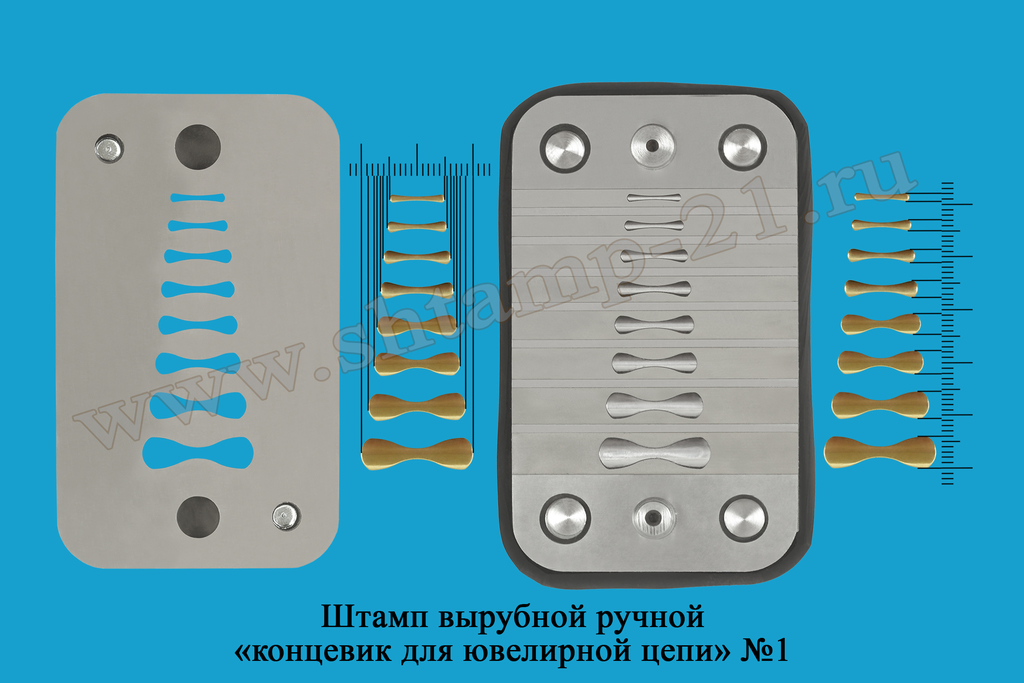

"концевик ювелирной цепи №1"         "концевик ювелирной цепи №2"         "концевик ювелирной цепи №3"
1.5 * 10.0 мм                                               3.5 * 13.8 мм                                               7.0 * 20.6 мм
2.0 * 11.0 мм                                               4.0 * 15.7 мм                                               8.0 * 27.5 мм
2.5 * 12.5 мм                                               5.0 * 18.0 мм                                               9.0 * 30.0 мм
3.0 * 13.5 мм                                               6.0 * 20.6 мм                                             10.0 * 32.5 мм
3.5 * 13.8 мм                                               7.0 * 24.6 мм                                             11.0 * 36.5 мм
4.0 * 15.7 мм
5.0 * 18.0 мм
6.0 * 20.6 мм

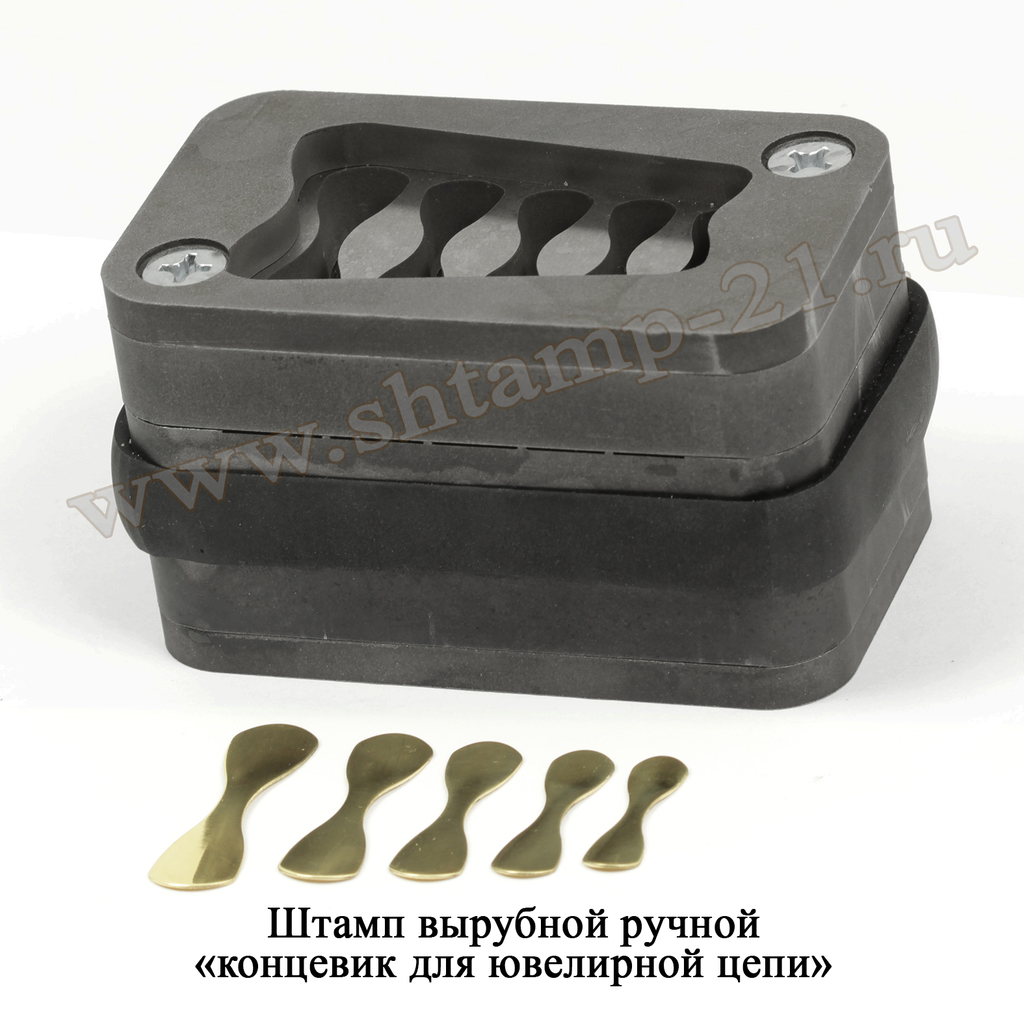

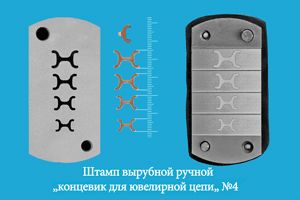

Состоит из пуансона, направляющей (по форме пуансона) и матрицы. Также возможно изготовление концевика для ювелирной цепи на заказ (другой формы, размера) по образцу, чертежу или эскизу.




Применение

Здесь важны три условия:
  • Качественный прокат.
  • Пресс винтовой ручной или пресс реечный.
  • Штамп вырубной (просечной) ювелирный.
Все три условия одинаково сильно влияют на производственный процесс. Данный штамп ювелирный вырубной (просечной) незаменим в мелкосерийном и среднесерийном производстве для изготовления и ремонта ювелирной цепи, в частных ювелирных мастерских. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки. Толщина проката может варьироваться от минимальной, 0,2 мм, и максимально ограничена конструкционными особенностями штампа. Однако, не следует использовать совсем мягкие материалы заготовок (чистое золото, чистое серебро), поскольку для качественной вырубки желательна определённая жесткость, приводящая к ровному реза проката в месте разреза без образования облоя на детали. В качестве идеальной термообработки рекомендуем нормализацию проката в конвейерной печи. Это также даст приемлемую износостойкость деталей в составе изделия. В мелкосерийном производстве чаще применяют ручной винтовой пресс или пресс реечный, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность формообразования заготовок и их свойства для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

Сравнительная характеристика

Конкуренцию вырубному штампу концевик для ювелирной цепи (оконцеватель для цепи, ушко цепи, наконечник цепи) в данном случае составляет метод литья по выплавляемым моделям. В частности это касается изготовления деталей, форма которых тяготеет к плоскости. Преимущества штамповки в этой области сводятся к следующему:
  • возможно применить очень тонкий прокат, следовательно, масса изделия может быть сильно снижена по сравнению с литьём;
  • возможна передача более тонких деталей рельефа по сравнению с литьём;
  • поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной обработке;
  • скорость получения детали штамповкой на несколько порядков выше, чем при отливке;
  • износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок.
Что делать, если такого ювелирного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить штамп на заказ по образцу, чертежу или эскизу.
