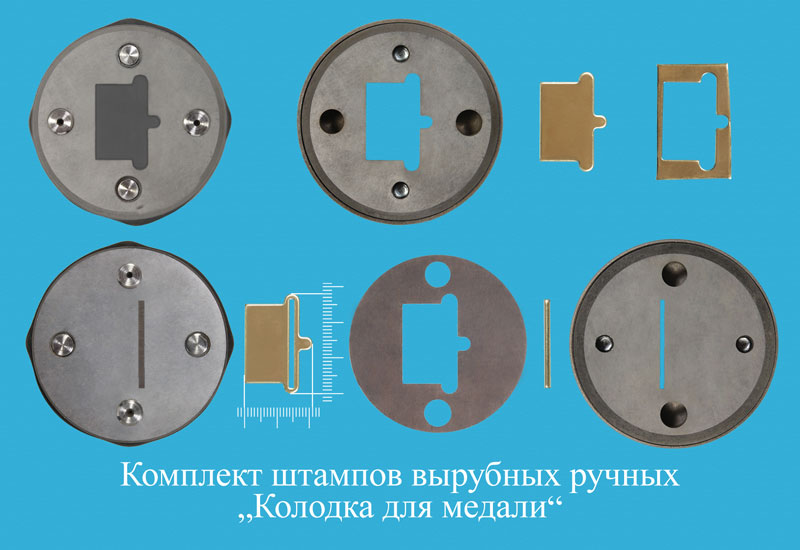

Комплект штампов вырубных ручных "Колодка для медали"

Колодка

Назначение

Данный комплект штампов вырубных (просечных), предназначен для изготовления мелкими и средними партиями детали простого профиля с отверстием под ленту (колодка для медали под ленту), из листового проката толщиной до 2 мм. Вырубаемая деталь – колодка для медали под ленту Специалисты знают, что точное исполнение колодки для медали очень важно, так как она отражает значимость награды. Мы можем изготовить инструмент, который максимально близко подойдет Вам по замыслу (качество, простота в работе, надёжность), для производства колодки (основных видов колодок для медалей) Вашей медали. Используя наши вырубные штампы для производства колодки, Вы можете существенно снизить стоимость заказа и ускорить его выполнение. Комплект состоит из двух штампов: 1. первый штамп вырубает заготовку (колодку для медали) по контуру; 2. второй штамп просекает в заготовке (в колодке для медали) отверстие под ленту.

Применение

Здесь важны три условия:
  • Качественный прокат (материал: латунь, алюминий, бронза).
  • Пресс, который создаёт достаточное усилие для вырубки.
  • Штамп вырубной - просечной.
Все три условия одинаково сильно влияют на производственный процесс. Данный комплект штампов просечных применяются в мелкосерийном и среднесерийном производстве, в небольших мастерских. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки. Толщина проката до 2 мм и ограничена конструкционными особенностями штампа. В качестве идеальной термообработки рекомендуем нормализацию металла в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия. В мелкосерийном производстве чаще применяют ручной винтовой пресс, реечный пресс, гидравлический пресс, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность вырубки заготовок для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

Сравнительная характеристика

Конкуренцию вырубному (просечному) штампу «колодка для медали» в данном случае составляет метод литья по выплавляемым моделям. Но, что касается изготовления деталей, форма которых тяготеет к плоскости, штамповка имеет ряд преимуществ. Преимущества штамповки в этой области сводятся к следующему: -возможно, применить очень тонкий прокат, следовательно, масса изделия может быть сильно снижена по сравнению с литьём -возможна передача более тонких деталей рельефа по сравнению с литьём поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной доработке -скорость получения детали штамповкой на несколько порядков выше, чем при отливке износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок -снизить затраты (оборудование, расходные материалы и т.д.) при производстве изделия Что делать, если такого просечного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить вырубной штамп на заказ по образцу, чертежу или эскизу.
