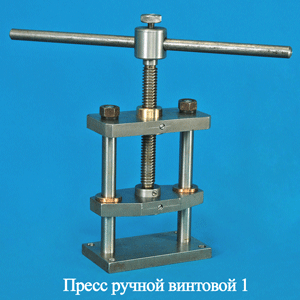

Пресс винтовой ручной

Применение

Данный пресс ручной винтовой, предназначен для изготовления мелкими и средними партиями ювелирных деталей с помощью ювелирного ручного штампа.

Штамп ручной шаговый "Звено цепи"

061

Устройство и принцип работы

Принцип работы ручного винтового пресса: две вращающиеся массы соединены штангой, они действуют на шпиндель, ввинчивающийся в гайку, который преобразует вращательное движение в вертикальное движение ползуна с оснасткой. Эта вращательная энергия преобразуется (через шпиндель) в кинетическую энергию, с которой ползун движется в направлении вырубного штампа. Винтовой пресс, благодаря надёжным направляющим, по которым движется ползун, обеспечивает применение точного инструмента, на коротком рабочем пути, определяемом толщиной материала.
