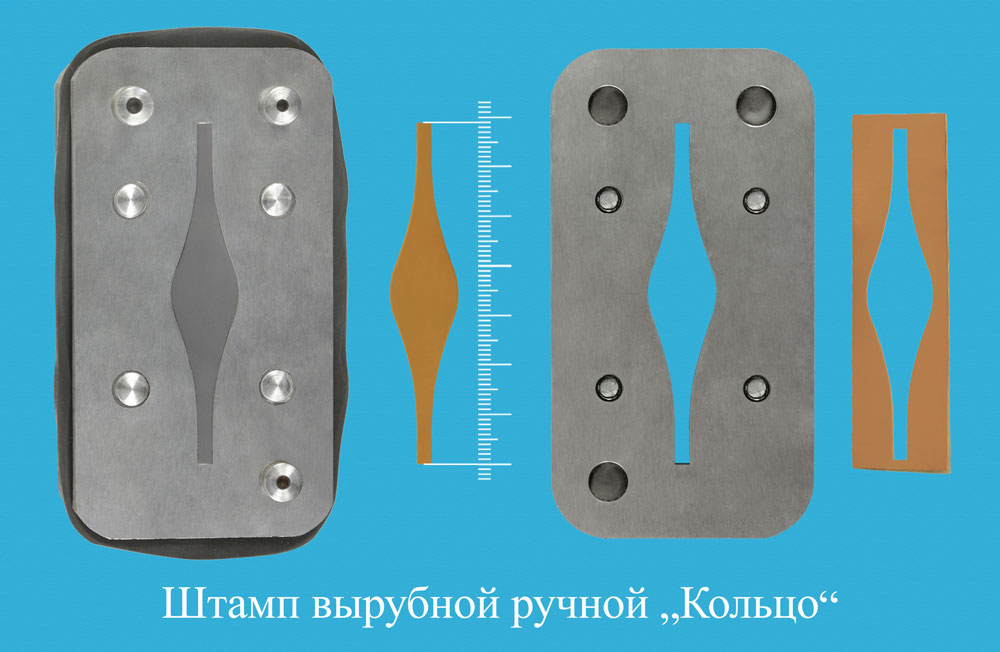

Штамп вырубной ручной "бухтированное ювелирное кольцо"

Кольцо

Назначение: Штамп ювелирный вырубной (просечной) ручной, предназначен для изготовления мелкими и средними партиями деталей простого профиля, заготовки в развёрнутом виде для изготовления бухтированного ювелирного кольца, из листового проката толщиной до1мм. Вырубаемая деталь – "заготовка для бухтированного ювелирного кольца" Состоит из пуансона, направляющей плиты и матрицы. Возможно изготовление вырубки другой формы, размера по образцу, чертежу или эскизу, например: бухтированного обручального кольца, бухтированного ювелирного браслета, бухтированных ювелирных серёг. Применение важны три условия:
  • Качественный прокат.
  • Пресс эксцентриковый ручной или пресс винтовой.
  • Штамп вырубной - просечной ювелирный.
Все три условия одинаково сильно влияют на производственный процесс. Ювелирный штамп вырубной-просечной применяются в мелкосерийном и среднесерийном производстве, в частных ювелирных мастерских. Данный ювелирный вырубной-просечной штамп облегчает изготовление бухтированного ювелирного кольца, заменяя ручной труд ювелира (разметку и выпиливание бухтированного ювелирного кольца). Что касается заготовки, то предварительно слиток драгоценного металла вальцуют в пластину необходимой толщины, материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки. Толщина проката до 1 мм и ограничена конструкционными особенностями штампа. Также возможно изготовление инструмента для производства ажурного бухтированного кольца, браслета, серьги (просечки элементов узора внутри развёртки бухтированного кольца). Узор бухтированного кольца может быть выполнен и путем нанесения на него алмазных граней или гравировки (машинной, ручной). Однако не следует использовать совсем мягкие материалы заготовок (чистое золото, чистое серебро), поскольку для качественной вырубки желательна определённая жесткость, приводящая к ровному реза проката в месте разреза без образования облоя на детали. В качестве идеальной термообработки рекомендуем нормализацию ленты в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия. В мелкосерийном производстве чаще применяют ручной эксцентриковый пресс или пресс винтовой, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность формообразования заготовок и их свойства для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства. Сравнительная характеристика Конкуренцию вырубному (просечному) штампу «бухтированное КОЛЬЦО» в данном случае составляет метод литья по выплавляемым моделям. Но, что касается изготовления деталей, форма которых тяготеет к плоскости, штамповка имеет ряд преимуществ. Преимущества штамповки в этой области сводятся к следующему: -возможно, применить очень тонкий прокат, следовательно, масса изделия может быть сильно снижена по сравнению с литьём -возможна передача более тонких деталей рельефа по сравнению с литьём поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной доработке -скорость получения детали штамповкой на несколько порядков выше, чем при отливке износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок -снизить затраты (оборудование, расходные материалы и т.д.) при производстве изделия Что делать, если такого просечного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить вырубной штамп на заказ по образцу, чертежу или эскизу.
