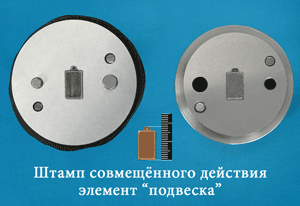

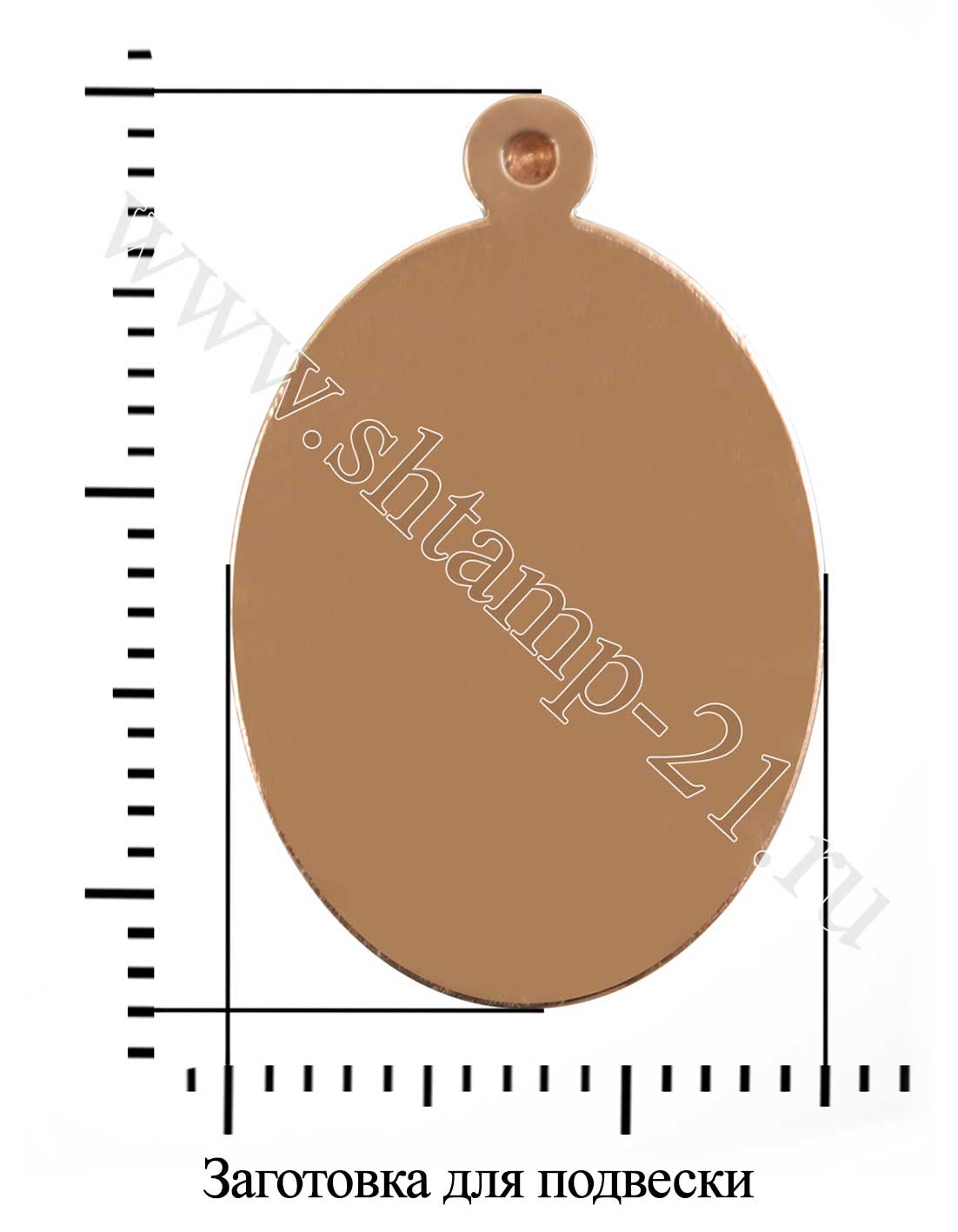

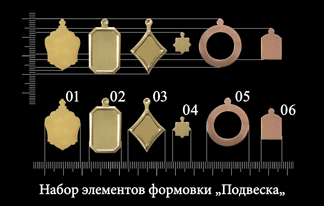

Штамп совмещенного действия элемент "подвеска"

Назначение

Данный ювелирный штамп совмещённого действия, предназначен для изготовления мелкими и средними партиями полых деталей без отверстий, из тонкого листового проката толщиной 0,2мм. Штамп совмещённого действия, за один рабочий ход одновременно выполняет несколько операций: формоизменяющую, вытяжку и вырубку. Изготавливаемая деталь – элемент подвески (иконка) Штамп состоит из двух частей:
  • верхней плиты, на которой закреплена вырубная матрица, вытяжная матрица, верхний выталкиватель
  • плиты основания, на которой монтируется направляющая плита, пуансон выполняющей две функции вытяжку и вырубку, резиновая подушка, направляющие колонки
Также возможно изготовление штампа другой формы, размера по образцу, чертежу или эскизу.

Применение

Здесь важны три условия:
  • Качественный прокат.
  • Пресс винтовой ручной или пресс реечный.
  • Штамп совмещенного действия.

Все три условия одинаково сильно влияют на производственный процесс.

202    105



Ювелирный штамп совмещённого действия предназначен для изготовления низких полых деталей, применяeтся в мелкосерийном и среднесерийном производстве. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс изготовления, толщина проката 0,2 мм и ограничена конструкционными особенностями штампа. Однако, не следует использовать совсем мягкие материалы заготовок (чистое золото, чистое серебро), поскольку для качественной вырубки желательна определённая жесткость, приводящая к ровному реза проката в месте разреза без образования облоя на детали. В качестве идеальной термообработки рекомендуем нормализацию ленты в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия. Принцип работы штампа следующий: полоса проката, которая определяется исходя из размеров так называемой условной заготовки, фиксируется в требуемом положении на штампе. При ходе ползуна пресса вниз вначале происходит вытяжка детали верхней частью пуансона, а затем отделение от полосы этим же пуансоном, который отрезает готовую деталь от полосы на закруглении вытяжной матрицы. В мелкосерийном производстве чаще применяют ручной винтовой пресс или пресс реечный, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность формообразования заготовок и их свойства для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

Сравнительная характеристика

Альтернативы ювелирному штампу совмещённого действия для изготовления элемента подвески в данном случае нет, другие методики изготовления не конкурентные. Изготавливать методом литья по выплавляемым моделям, нецелесообразно т.к. толщина заготовки 0,2мм и поэтому, невозможно обеспечить качество изготовления детали. Преимущества штамповки в этой области сводятся к следующему:
  • возможно, применить очень тонкий прокат, следовательно, масса изделия может быть сильно снижена по сравнению с литьём
  • возможна передача более тонких деталей рельефа по сравнению с литьём; - поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной доработке
  • скорость получения детали штамповкой на несколько порядков выше, чем при отливке; - износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок
Что делать, если такого ювелирного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить штамп на заказ по образцу, чертежу или эскизу.
