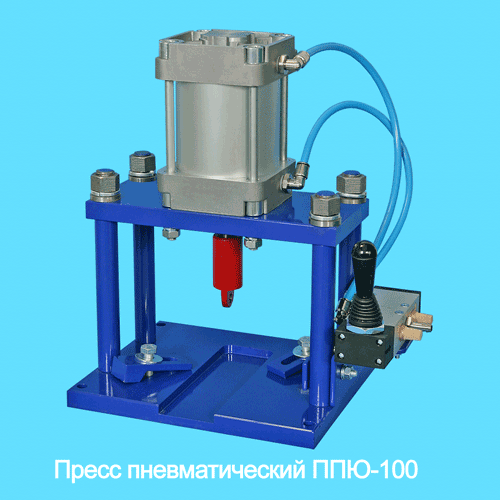

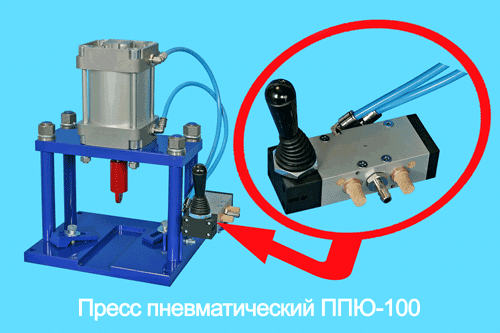

Пресс пневматический ППЮ-100

Пресс пневматический ювелирный (ППЮ-100), предназначен для выполнения операции методом холодной штамповки: вырубки изделий из тонколистового металла толщиной до 0,22мм, (в данном варианте представлено изготовление звеньев ювелирной цепи), с использованием технологической оснастки (полуавтоматического штампа).

001

002

Технические характеристики:

  • усилие на ползуне (при давлении в сети 10 …………........................800 кгс.
  • давление в сети до……………………………………………..................10
  • ход ползуна…....……………………………………………........................40 мм.
  • время цикла прессования……………………………………….............1÷2 сек.
  • габаритные размеры: длина, ширина, высота ………........................270х225х390 мм.
  • масса не более...……………………..………………………….................21 кг.
