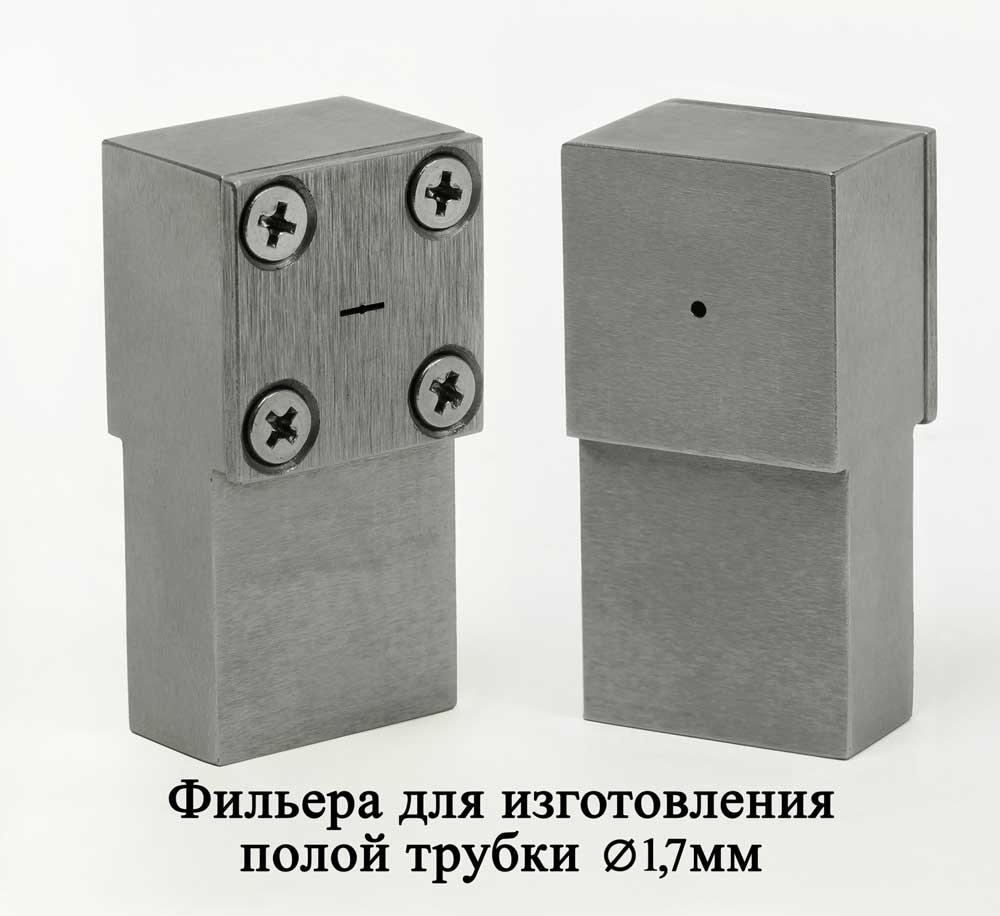

Фильера для изготовления полой трубки

Фильера (волока) для производства серёг «КОНГО» Ø 1,7мм.

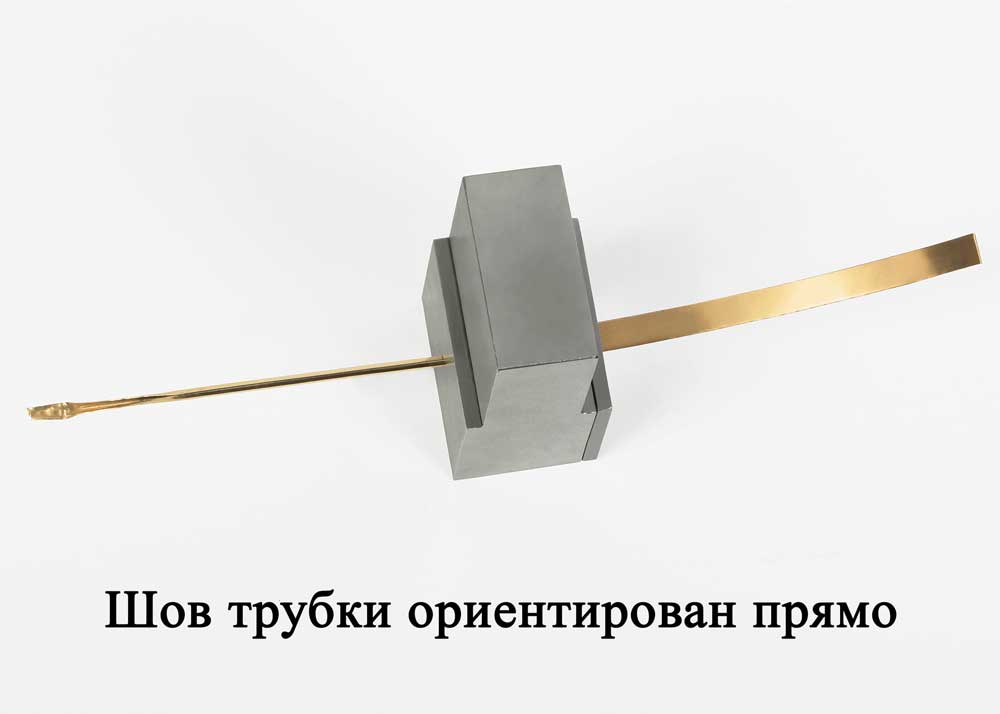

Фильера используется для изготовления серьги «конго», позволяет получить полую трубку из полосы проката (ленты) с ориентацией шва внутрь (по середине полой трубки).
Диаметр получаемой трубки, зависит от диаметра фильеры.

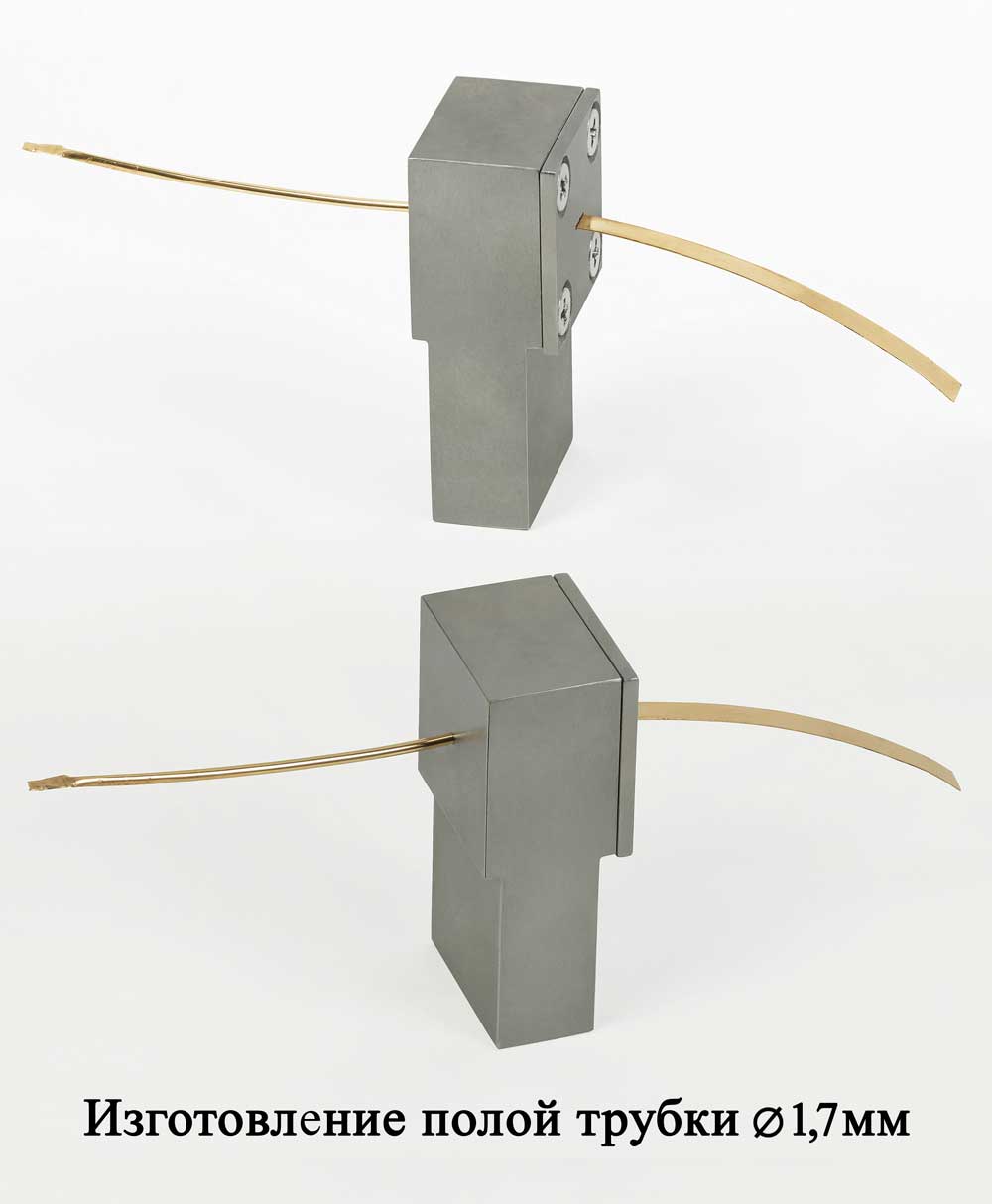

Волочение трубок производится из предварительно прокатанных и нарезанных полос (лент), нарезка проката производится роликовыми ножницами или гильотинными ножницами по металлу.

При волочении полой проволоки из золотых и серебряных сплавов, требуется отжиг проката, для этого туго скрученный в рулон проката, отжигают в муфельных печах.

Чтобы определить размеры ширины заготовки (ленты), необходимо сделать расчеты.
Если Вам известен диаметр фильеры (предполагаемый диаметр трубки) толщина прокатанной ленты (полосы), а Вам нужно произвести расчёт ширины прокатанной ленты (развертка окружности трубки).
Тогда исходными данными служат: диаметр фильеры (предполагаемый диаметр трубки) и толщина проката или внутренний диаметр трубки. Рассчитывают размеры заготовки следующим образом.
Имея внешний диаметр фильеры (предполагаемый диаметр трубки) и толщину стенки (проката), нетрудно установить внутренний диаметр трубки, для этого от внешнего диаметра трубки вычитаем две толщины.
А, имея два диаметра трубки, проще всего произвести расчеты по средней линии диаметра (среднему диаметру), Для этого диаметр средней линии умножают на π (3,14).

Например, надо изготовить трубку с внешним Ø 1,7мм и толщиной стенки 0,2 мм.
Внутренний диаметр трубки будет равен 1,7-0,2-0,2 = 1,3. Средняя линия диаметров будет равна (1,7 + 1,3): 2 = 1,5. Развертка окружности (ширина ленты) будет равна 1,5 • 3,14 ≈ 4,7мм. Следовательно, ширина заготовки по расчетам должна быть равна 4,7 мм. Но, учитывая мягкость драгоценных металлов, на вытяжку и уплотнение дается припуск + 0,2(0,3)мм (зависит от металла и его толщины), итого ширина прокатанной ленты должна составлять ≈ 4,9мм.

Дополнительно можно произвести калибровку полой трубки на обычной волочильной доске (доска фильерная).
