Штамп ручной вырубной "полумесяц"

Назначение

Данный штамп ювелирный вырубной (просечной), предназначен для изготовления мелкими и средними партиями деталей простого профиля без отверстий (возможно с отверстиями для соеденительног кольца), из тонкого листового проката толщиной до 1 мм. Вырубаемая деталь – полумесяц Состоит из пуансона, направляющей (по форме пуансона) и матрицы. Также возможно изготовление ювелирной швензы (другой формы, размера) по образцу, чертежу или эскизу.

112

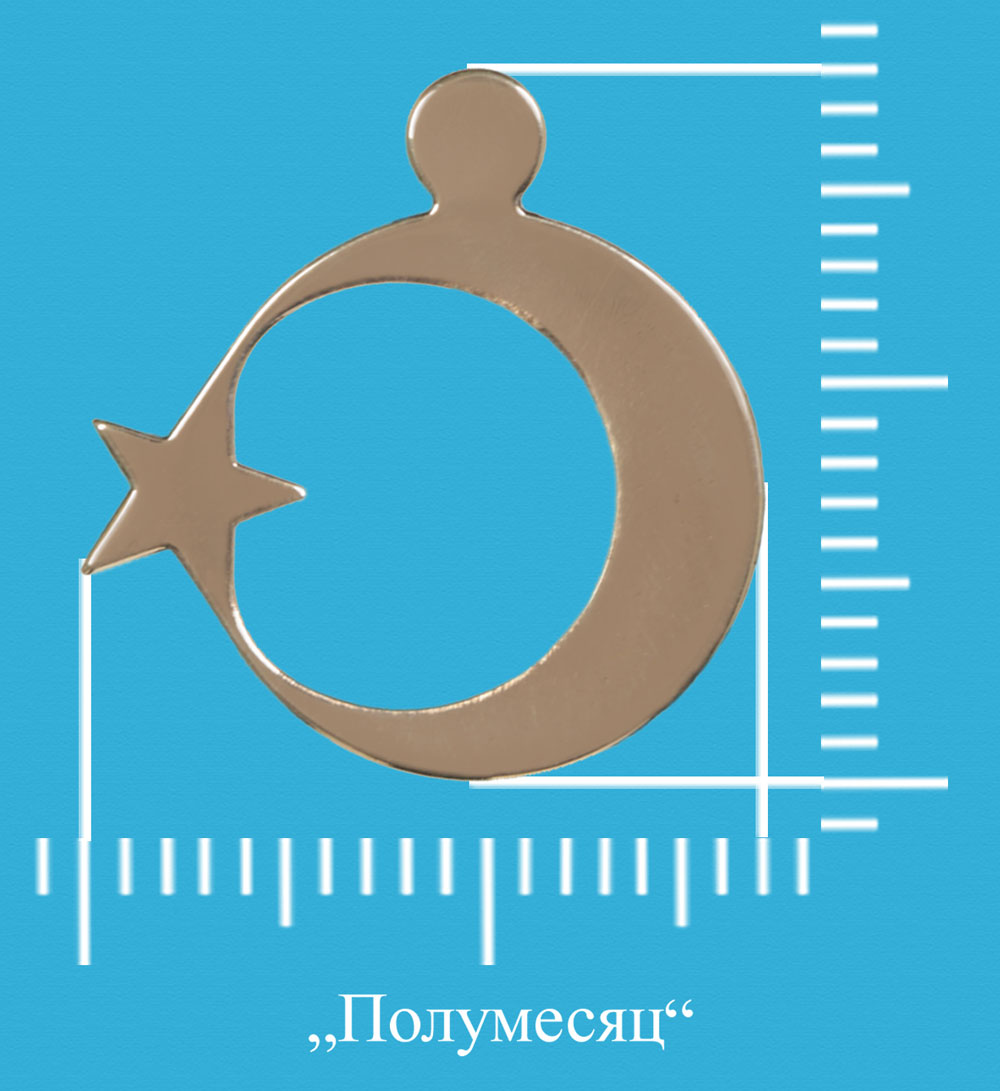

Полумесяц

Применение

Здесь важны три условия:
  • Качественный прокат
  • Пресс винтовой ручной или пресс реечный
  • Штамп вырубной - просечной ювелирный.
Все три условия одинаково сильно влияют на производственный процесс. Данный ювелирный штамп вырубной-просечной применяются в мелкосерийном и среднесерийном производстве, в частных ювелирных мастерских. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки. Толщина проката до 1 мм и ограничена конструкционными особенностями штампа. В качестве идеальной термообработки рекомендуем нормализацию металла в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия. В мелкосерийном производстве чаще применяют ручной винтовой пресс или пресс реечный, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность вырубки заготовок для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

Сравнительная характеристика

Конкуренцию вырубному (просечному) штампу «полумесяц» в данном случае составляет метод литья по выплавляемым моделям. В частности это касается изготовления деталей, форма которых тяготеет к плоскости. Преимущества штамповки в этой области сводятся к следующему:
  • возможно применить очень тонкий прокат, следовательно, масса изделия может быть сильно снижена по сравнению с литьём
  • возможна передача более тонких деталей рельефа по сравнению с литьём
  • поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной доработке
  • скорость получения детали штамповкой на несколько порядков выше, чем при отливке
  • износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок
Что делать, если такого ювелирного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить штамп на заказ по образцу, чертежу или эскизу.
