Пресс гидравлический ПГМ (ю) 100-16

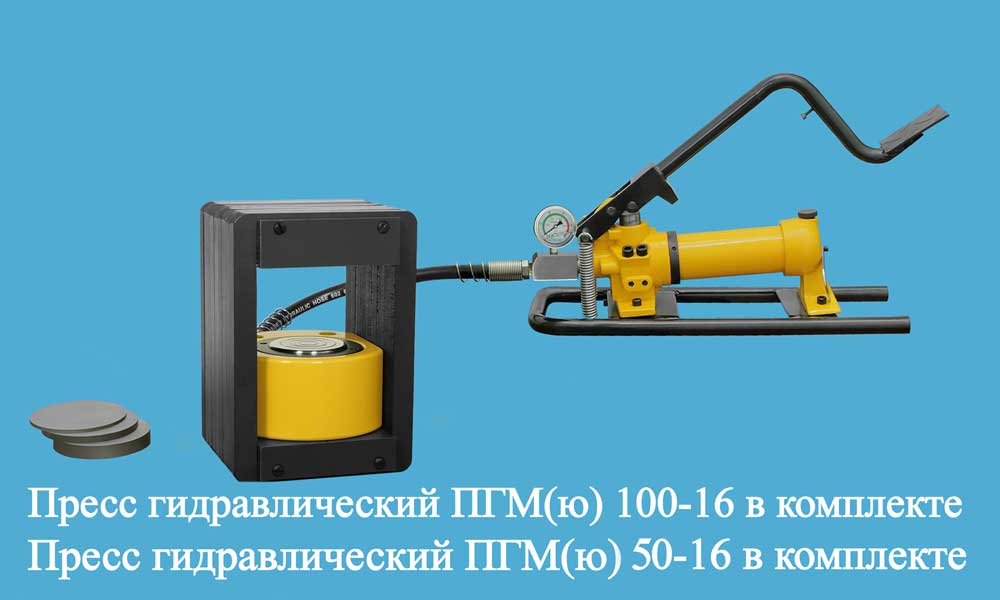

Пресс-гидравлический-ПГМ(ю)-100-16-в-комплекте

Цена - 58600 р.

Пресс-гидравлический-ПГМ(ю)100-16

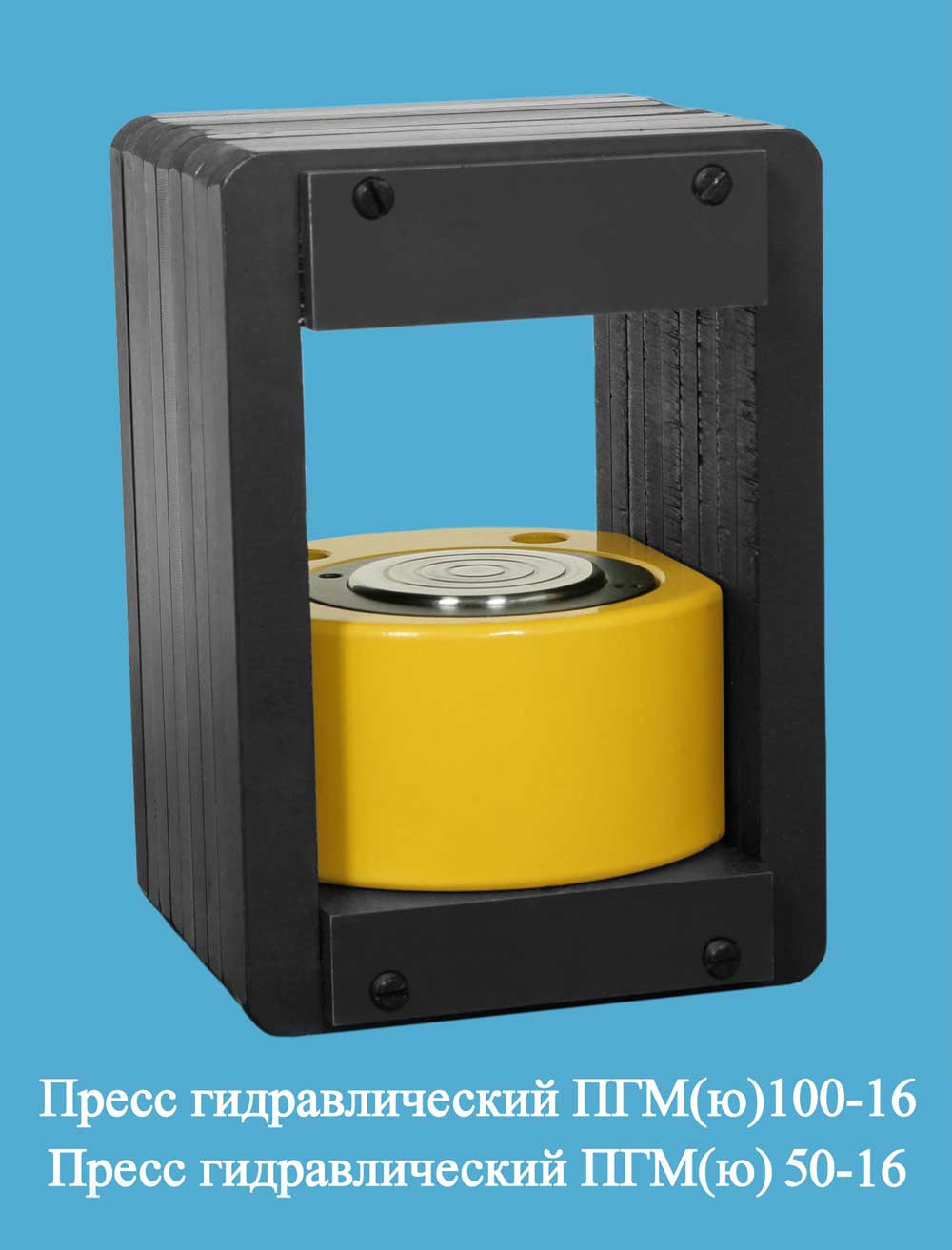

Пресс гидравлический ПГМ(ю) 100-16

Описание:
Пресс гидравлический малогабаритный (ювелирный) с пружинным возвратом штока, предназначен для создания больших усилий на ограниченной площади (холодная штамповка и вытяжка металлов, опрессовка и др).
В качестве привода используется ножной, ручной или электрический гидравлический насос одностороннего действия. В комплектацию пресса входит: насос гидравлический ножной с манометром, рама пресса с гидроцилиндром, подкладные плиты.

 Технические характеристики:
 Пружинный возврат штока.
 Усилие цилиндра……………………..100т.
 Ход штока……………………………..16мм.
 Размер рабочей зоны (ДхШхВ)……...180х160х120мм.
 Рабочий объем масла……………........0,2л.
 Габариты (ДхШхВ)…………………...180х265х330мм.
 Масса (пресс + насос)…………….…..78 кг.

Варианты исполнения гидравлического пресса возможны по техническим характеристикам заказчика.

Вместо гидравлического насоса ножного, возможно использовать гидравлическую электростанцию.

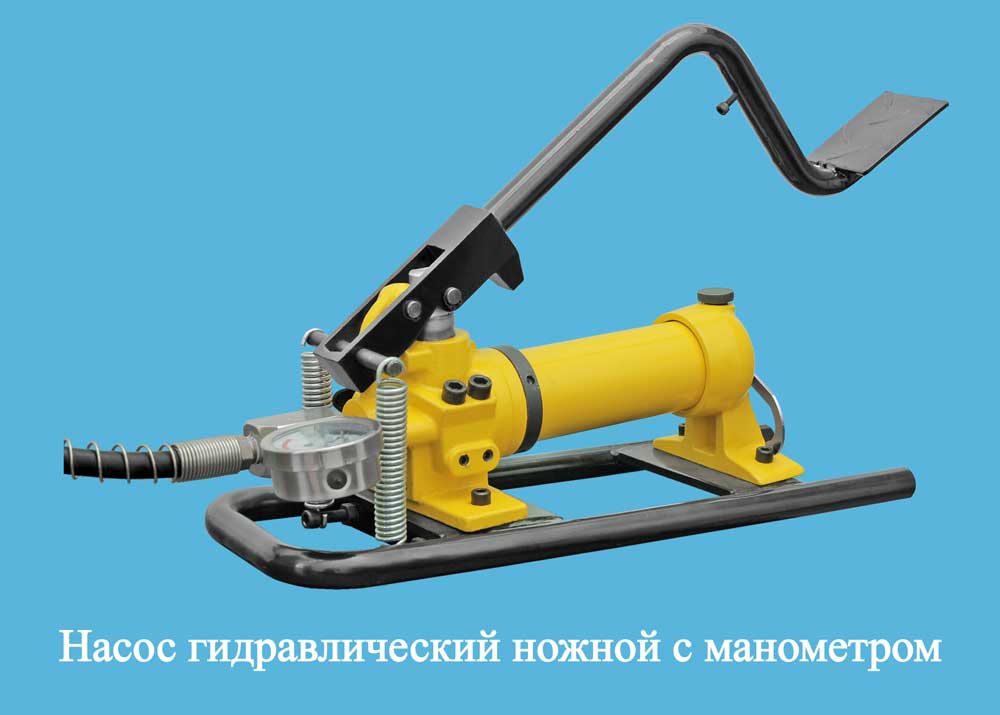

Насос-гидравлический-ножной-с-манометром

Описание: Насос гидравлический ножной с манометром - источник высокого давления, применяется в качестве привода для различного гидравлического оборудования (прессов, домкратов) и других гидравлических устройств. В частности, более удобен для работы, чем ручной вариант, прессами с пружинным возвратом штока, типа ПГМ(ю). Насос ножной гидравлический, обладает двухступенчатой системой подачи масла для обеспечения высокой производительности на холостом ходу, то есть при выдвижении штока гидроцилиндра без нагрузки гидравлический насос имеет значительно большую производительность.

Технические характеристики:

Объем бака с рабочей жидкостью (полный/рабочий)…......0.6л/0.35л
Давление первой ступени (холостой ход)…………………..20бар(2 МПа)
Давление второй ступени (рабочее давление)……………..700бар(70 МПа)
Производительность первой ступени……………………....13мл/двойной ход
Производительность второй ступени………………………2.3мл/двойной ход
Объем масла - не менее……………………………………...0,35л.
Габаритные размеры (ДxШхВ) ………………………….….620х220х280мм
Длина рукава высокого давления…………………………...1.5м
Вес насоса с маслом и рукавом высокого давления……….12кг.
Рабочая жидкость - гидравлическое масло И-20А, И-12А или аналоги

Расчет усилия гидроцилиндра

Для того чтобы рассчитать усилие гидроцилиндра в тоннах необходимо знать такие параметры:
- диаметр поршня гидроцилиндра
- давление, развиваемое насосом в гидравлической системе

Формула для расчета
F=SxP

Для начала вычислим площадь поперечного сечения гидроцилиндра "S" по формуле:
S=πD²/4, где π=3,14 а D²- диаметр поршня гидроцилиндра в квадрате.

Затем зная значение S, рассчитываем усилие гидроцилиндра по формуле F=SxP т.е усилие = площадь сечение х давление в гидросистеме в атмосферах ≈(bar).

Например, расчет для пресса ПГМ(ю) 100-16:

D=135 мм, P=160 атмосфер(bar) S=3,14*135²/4=14306,6 мм²

14306,6 мм²/100 ≈ (143 см²)

Далее F=143х160=22880 кг/см² ≈ (22,8 тонн)

Данный гидроцилиндр при давлении в гидравлической системе насоса 160 атмосфер(bar), развивает толкающее усилие примерно в 22,8 тонн.

Например, расчет для пресса ПГМ(ю) 50-16:

D=95 мм, P=160 атмосфер(bar) S=3,14*95²/4=7084,6 мм²

7084,6 мм²/100 ≈ (70,8 см²)

Далее F=70,8х160=11328 кг/см² ≈ (11,3 тонн)

Данный гидроцилиндр при давлении в гидравлической системе насоса 160 атмосфер(bar), развивает толкающее усилие примерно в 11,3 тонн.

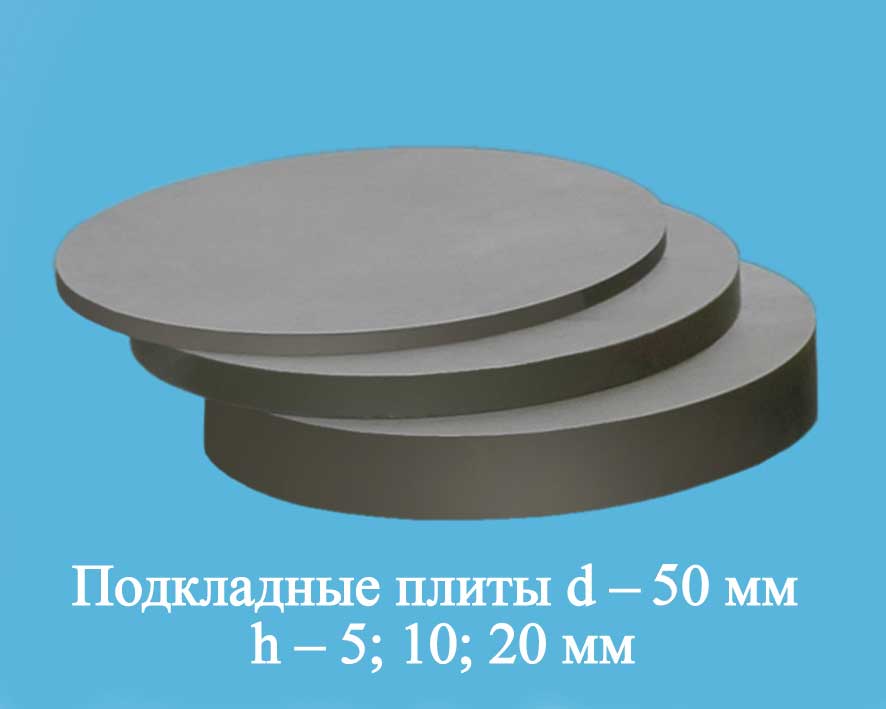

Прокладные-плиты      Прокладные плиты
