Назначение

Данный штамп ювелирный вырубной (просечной), предназначен для изготовления мелкими и средними партиями деталей простого профиля без отверстий (возможно с отверстиями для соединительного кольца), из тонкого листового проката толщиной до 1мм.

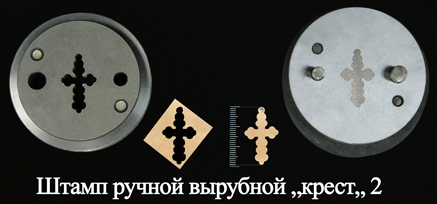

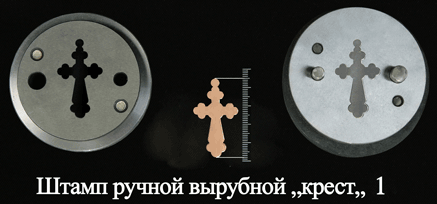

Вырубаемая деталь – крест Состоит из пуансона, направляющей (по форме пуансона) и матрицы. Также возможно изготовление "КРЕСТ" (другой формы, размера) по образцу, чертежу или эскизу.

128

076

078

Применение

важны три условия:
  • Качественный прокат.
  • Пресс винтовой ручной или пресс реечный.
  • Штамп вырубной - просечной ювелирный.
Все три условия одинаково сильно влияют на производственный процесс. Данный ювелирный штамп вырубной-просечной применяются в мелкосерийном и среднесерийном производстве, в частныхювелирных мастерских. Что касается заготовки, то материал должен быть достаточно отожжён, чтобы облегчить процесс вырубки. Толщина проката до 1 мм и ограничена конструкционными особенностями штампа. Однако, не следует использовать совсем мягкие материалы заготовок (чистое золото, чистое серебро), поскольку для качественной вырубки желательна определённая жесткость, приводящая к ровному реза проката в месте разреза без образования облоя на детали. В качестве идеальной термообработки рекомендуем нормализацию ленты в конвейерной печи после прокатки. Это также даст приемлемую износостойкость деталей в составе изделия. В мелкосерийном производстве чаще применяют ручной винтовой пресс или пресс реечный, которые пригодны для выполнения многих операций: вырубки, гибки, глубокой вытяжки и.д. Самая частая причина поломки ручных вырубных штампов - неровная подлежащая поверхность. Таким образом, всегда, располагайте штамп на стальной шлифованной станочным методом жесткой поверхности без перекосов! Штамп обеспечивает точность формообразования заготовок и их свойства для дальнейшей работы. Общее правило выбора оборудования звучит так: учитывать особенности конструкции штампа и технологический комплекс в целом, соизмеряя затраты на его приобретение и содержание с серийностью производства.

0101  0102  0103

Сравнительная характеристика

Конкуренцию вырубному (просечному) штампу крест в данном случае составляет метод литья по выплавляемым моделям. В частности это касается изготовления деталей, форма которых тяготеет к плоскости. Преимущества штамповки в этой области сводятся к следующему:
  • возможно применить очень тонкий прокат, следовательно, масса изделия может быть сильно снижена по сравнению с литьём
  • возможна передача более тонких деталей рельефа по сравнению с литьём
  • поверхность изделия имеет максимальную плотность; металл не имеет скрытых дефектов и нуждается в минимальной доработке
  • скорость получения детали штамповкой на несколько порядков выше, чем при отливке
  • износостойкость проката предсказуема и в несколько раз превышает износостойкость большинства отливок
Что делать, если такого ювелирного штампа, как вы хотите, у нас нет? В этом случае мы можем изготовить штамп на заказ по образцу, чертежу или эскизу.
