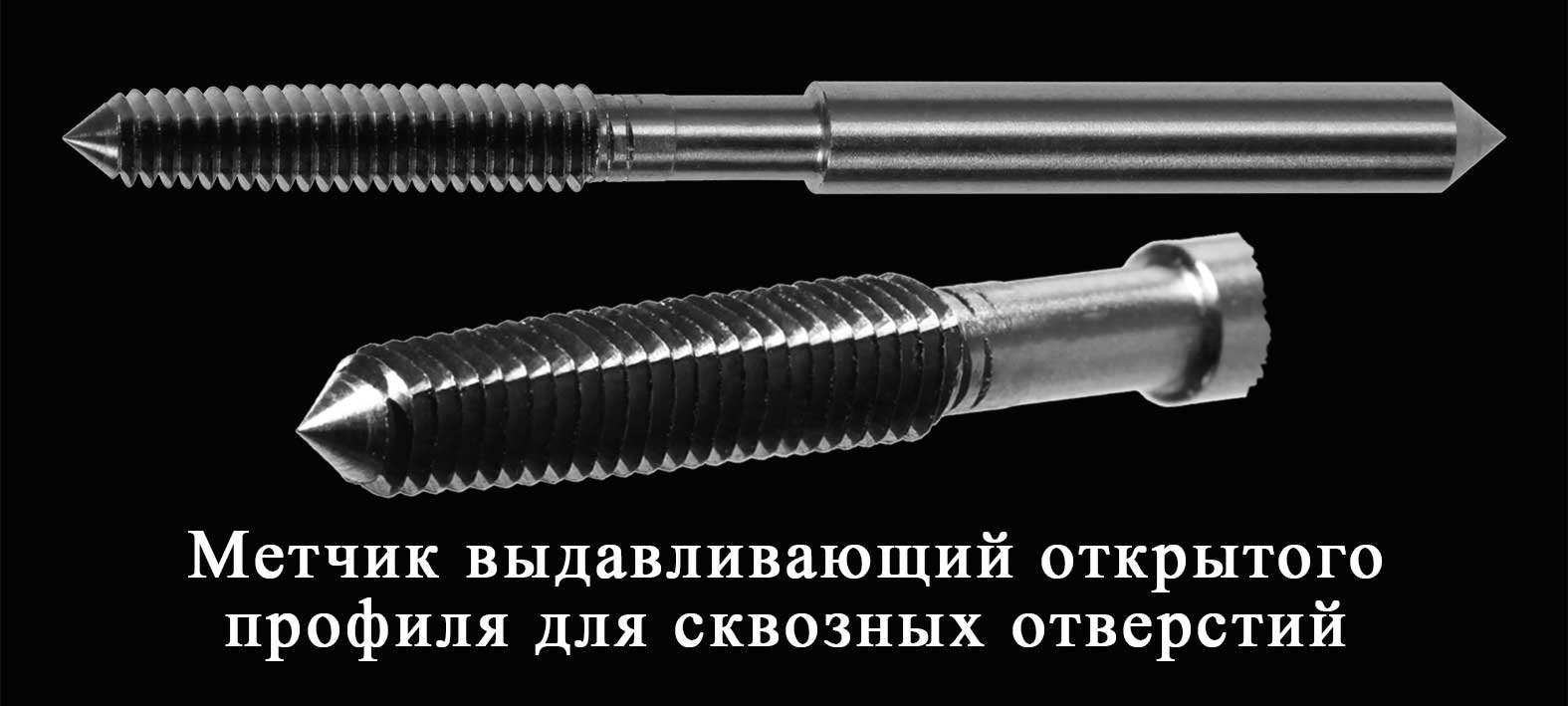

Изготовление метчика «раскатника» с нестандартной резьбой.
  1. Для изготовления метчиков выдавливающего открытого профиля для сквозных отверстий, используется материал сталь Р18 по ГОСТ 10265-73, допускается изготовление из стали марок У11А, У12А по ГОСТ1435-74 или из стали марок Х12М, Х12Ф1 по ГОСТ 5950-73
  2. Твёрдость рабочей части метчиков из бысторежущей стали марки Р18 - HRC 61…64, для метчиков из стали марок У11А, У12А - HRC 59…61 из стали марок Х12М, Х12Ф1 - HRC 62…64, хвостовиков - HRC 35…50
  3. Вершины резьбового профиля рабочей части метчика имеют притупления по всему периметру поперечного сечения. Степень точности обрабатываемой резьбы 6G.
  4. Биение заборной части метчика по наружному диаметру и биение калибрующей части по наружному и среднему диаметру, установленных в центрах не превышает 0.01мм.
  5. Радиальное биение хвостовика метчика в зоне посадочной части (при проверке в центрах) не превышает ½ допуска h8 на диаметр хвостовика.
  6. Метчик изготавливаются с обратной конусностью (уменьшение диаметра в направление к хвостовику) по внутреннему, среднему и наружному диаметрам. Обратная конусность метчика допускается в пределах 0,05…0,10мм на 100ммдлины. При этом предельное отклонение среднего и внутреннего диаметра резьбы метчика изменяются в начале калибрующей части.
  7. Угол профиля контролируется на калибрующей части.
